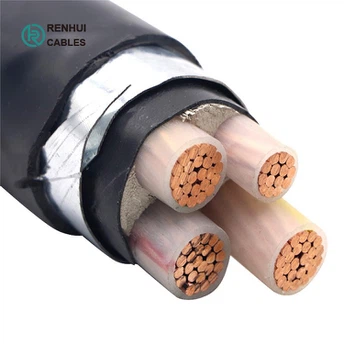

Cablu de alimentare izolat XLPE
Aplicație
Cablul de alimentare izolat XLPE are o serie de avantaje față de cablul izolat cu hârtie și PVC. Cablul XLPE are rezistență electrică ridicată, rezistență mecanică, rezistență ridicată la îmbătrânire, rezistență la stresul mediului aiti-chimic, coroziune și construcție simplă, folosind o funcționare convenabilă și mai ridicată a temperaturii pe termen lung. Poate fi așezat fără restricții de picătură. Diverse cabluri XLPE ignifuge pot fi fabricate cu trei tehnologii. Cablul ignifug acoperă toate tipurile de produse fără fum, fără halogen și fără fum nehalogenat și trei clase de A, B, C.
 |
 |
 |
Standarde
Cablul de alimentare este fabricat conform IEC 60502-1:2004.
Este potrivit pentru a fi așezat în linia de cablu de alimentare cu o tensiune nominală de {{0}}.6/1kv (U0/U) pentru transportul de energie.
 |
 |
Constructie
Tip Nr. miez Secțiune transversală nominală
| Tip | Nr. de Core | Secțiunea transversală nominală |
| Cu(AL)/XLPE(PVC)/PVC(PE) Cu(AL)/XLPE(PVC)/ATA/PVC(PE)Cu(AL)/XLPE/AWA/PVC(PE) |
1 | 1.5-1000 |
| Cu(AL)/XLPE(PVC)/STA/PVC(PE) Cu(AL)/XLPE(PVC)/SWA/PVC(PE) |
2,3,4,5 | 1.5-400 |
| 3+1,4+1,3+2 | 2.5-400 |
Aria secțiunii transversale a conductorului neutru
| Secțiunea transversală nominală | Miezul principal | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
| Miez neutru | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | |
| Secțiunea transversală nominală | Miezul principal | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
| Miez neutru | 35 | 50 | 70 | 70 | 95 | 120 | 150 | 185 |
Caracteristică
Rezistența DC a cablului finit la 20 °C pe km nu este mai mare decât următoarea:
| Secțiunea transversală nominală mm2 | 15 | 2.5 | 4 | 6 | 10 | 16 | 25 |
| Miez de Cu | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 | 1.15 | 0.727 |
| Al nucleu | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 | 1.91 | 1.20 |
| Secțiunea transversală nominală mm2 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Miez de Cu | 0.524 | 0.387 | 0.268 | 0.193 | 0.153 | 0.124 | 0.0991 |
| Al nucleu | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Secțiunea transversală nominală mm2 | 240 | 300 | 400 | 500 | 630 | 800 | 1000 |
| Miez de Cu | 0.0754 | 0.0601 | 0.0470 | 0.0366 | 0.0283 | 0.0221 | 0.0176 |
| Al nucleu | 0.125 | 0.100 | 0.0778 | 0.0605 | 0.0469 | 0.0367 | 0.0291 |
Desen:
