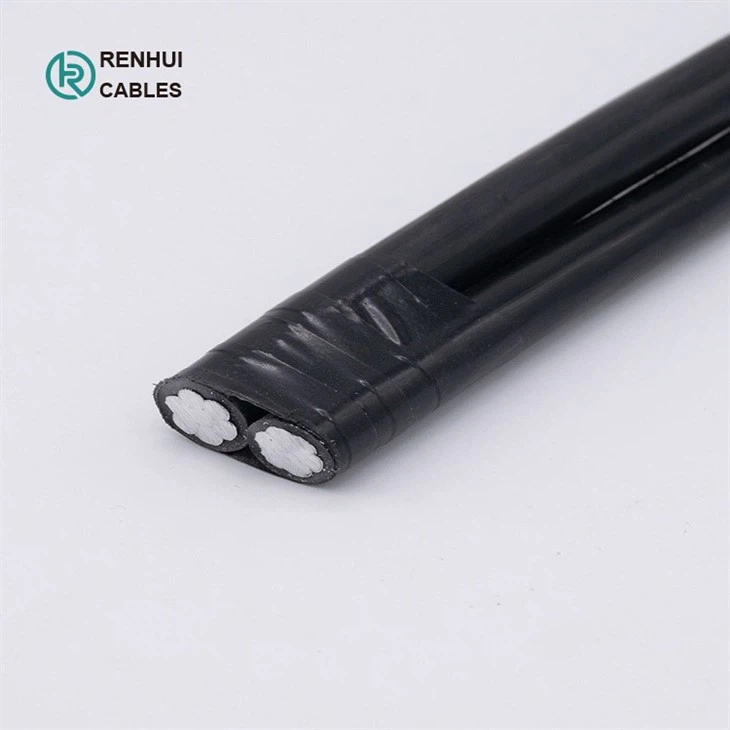

Conductor din aluminiu Cablu ABC din sârmă izolată XLPE
Producem cablul electric ABC folosit pentru linii aeriene (duplex, triplex, cvadruplex) în standardul IEC, ASTM, BS, NF C 33-209.
 |
 |
 |
Tip de cablu de conectare de serviciu:
Cablul Service Drop (ABC CABLE) acoperă în principal trei tipuri:
Duplex Service Drop
Triplex Service Drop
Cadruplex Service Drop
Se poate produce cablul a carui constructie este conductor de faza cu conductor neutru gol sau conductor de faza cu conductor neutru izolat etc. Si totusi putem produce cablurile dupa cererea clientilor.
Detaliued Introducerea cablului de conectare de serviciu
1 picătură de serviciu duplex
Aplicații: Pentru a furniza servicii aeriene de 120 volți pentru servicii temporare pe șantiere, iluminat exterior sau stradal. Pentru service la 600 volți sau mai puțin la o temperatură a conductorului de maximum 75.
Construcție: șuruburi concentrice sau conductor 1350-H19 comprimat, izolație din polietilenă sau polietilenă reticulata, șuruburi concentrice AAC, ACSR sau mesager neutru din aliaj 6201.
2 Triplex Service Drop
Aplicații: Pentru a furniza energie de la liniile de ulility la capul de vreme a consumatorului. Pentru service la 600 volți sau mai puțin (fază la fază) la o temperatură a conductorului de maxim 75 pentru izolația PE sau 90 maxim pentru izolația XLPE.
Construcție: șuruburi concentrice sau conductor 1350-H19 comprimat, izolație din polietilenă sau polietilenă reticulata, șuruburi concentrice AAC, ACSR sau mesager neutru din aliaj 6201.
3 Cadruplex Service Drop
Aplicații: Folosit pentru a furniza energie trifazată, de obicei de la un transformator montat pe stâlp la capul de serviciu al utilizării unde se realizează conexiunea la cablul de intrare de serviciu. Pentru a fi utilizat la tensiuni de 600 volți sau mai puțin fază la fază și la temperatura conductorului să nu depășească 75 pentru conductorii izolați PE sau 90 pentru conductorii izolați XLPE.
Construcție: conductoarele sunt din aluminiu 1350-H19 comprimat, cu toroane concentrice. Izolat cu polietilenă sau XLPE. Mesagerii neutri sunt încadrați concentric 6210 AAAC, AAC sau ACSR.
Specificație:
|
Fază |
Fază |
Fază |
Aproximativ. Diametrul total |
Max. DC Rezistența conductorului la 20 de grade |
|||
|
AAC plus UV-XLPE |
Conductor compact |
Izolație UV-XLPE |
|||||
|
Nr. * Secțiune transversală a miezurilor |
nr de Al Fire |
Diametrul total |
Normal Grosime |
Min. Grosime |
Diametru |
||
|
Nr. X mm 2 |
- |
milimetru |
milimetru |
milimetru |
milimetru |
milimetru |
Ohm/km |
|
1 X 10 |
7 |
4.05 |
1.0 |
0.8 |
6.05 |
6.05 |
3.08 |
|
1 X 16 |
7 |
4.8 |
1.2 |
0.98 |
7.2 |
7.20 |
1.91 |
|
1 X 25 |
7 |
6 |
1.2 |
0.98 |
8.4 |
8.40 |
1.20 |
|
1 X 35 |
7 |
7.0 |
1.4 |
1.16 |
9.8 |
9.80 |
0.868 |
|
1 X 50 |
7 |
8.3 |
1.4 |
1.16 |
11.1 |
11.10 |
0.641 |
|
1 X 70 |
19 |
9.8 |
1.4 |
1.16 |
12.6 |
12.60 |
0.443 |
|
1 X 95 |
19 |
11.6 |
1.6 |
1.34 |
14.8 |
14.80 |
0.320 |
|
1 X 120 |
19 |
13 |
1.6 |
1.34 |
16.2 |
16.20 |
0.253 |
|
1 X 150 |
19 |
14.6 |
1.8 |
1.52 |
18.2 |
18.20 |
0.206 |
|
1 X 185 |
36 |
16.2 |
2.0 |
1.70 |
20.2 |
20.20 |
0.164 |
|
1 X 240 |
36 |
18.4 |
2.2 |
1.88 |
22.8 |
22.80 |
0.125 |
|
2 X 10 |
7 |
4.05 |
1.0 |
0.8 |
6.05 |
12.10 |
3.08 |
|
2 X 16 |
7 |
4.8 |
1.2 |
0.98 |
7.2 |
14.40 |
1.91 |
|
2 X 25 |
7 |
6 |
1.2 |
0.98 |
8.4 |
16.80 |
1.20 |
|
2 X 35 |
7 |
7.0 |
1.4 |
1.16 |
9.8 |
19.60 |
0.868 |
|
2 X 50 |
7 |
8.3 |
1.4 |
1.16 |
11.1 |
22.20 |
0.641 |
|
2 X 70 |
19 |
9.8 |
1.4 |
1.16 |
12.6 |
25.20 |
0.443 |
|
2 X 95 |
19 |
11.6 |
1.6 |
1.34 |
14.8 |
29.60 |
0.320 |
|
2 X 120 |
19 |
13 |
1.6 |
1.34 |
16.2 |
32.40 |
0.253 |
|
2 X 150 |
19 |
14.6 |
1.8 |
1.52 |
18.2 |
36.40 |
0.206 |
|
2 X 185 |
36 |
16.2 |
2.0 |
1.70 |
20.2 |
40.40 |
0.164 |
|
2 X 240 |
36 |
18.4 |
2.2 |
1.88 |
22.8 |
45.60 |
0.125 |
|
3 X 10 |
7 |
4.05 |
1.0 |
0.8 |
6.05 |
13.07 |
3.08 |
|
3 X 16 |
7 |
4.8 |
1.2 |
0.98 |
7.2 |
15.55 |
1.91 |
|
3 X 25 |
7 |
6 |
1.2 |
0.98 |
8.4 |
18.14 |
1.20 |
|
3 X 35 |
7 |
7.0 |
1.4 |
1.16 |
9.8 |
21.17 |
0.868 |
|
3 X 50 |
7 |
8.3 |
1.4 |
1.16 |
11.1 |
23.98 |
0.641 |
|
3 X 70 |
19 |
9.8 |
1.4 |
1.16 |
12.6 |
27.22 |
0.443 |
|
3 X 95 |
19 |
11.6 |
1.6 |
1.34 |
14.8 |
31.97 |
0.320 |
|
3 X 120 |
19 |
13 |
1.6 |
1.34 |
16.2 |
34.99 |
0.253 |
|
3 X 150 |
19 |
14.6 |
1.8 |
1.52 |
18.2 |
39.31 |
0.206 |
|
3 X 185 |
36 |
16.2 |
2.0 |
1.70 |
20.2 |
43.63 |
0.164 |
|
3 X 240 |
36 |
18.4 |
2.2 |
1.88 |
22.8 |
49.25 |
0.125 |
|
4 X 10 |
7 |
4.05 |
1.0 |
0.8 |
6.05 |
14.64 |
3.08 |
|
4 X 16 |
7 |
4.8 |
1.2 |
0.98 |
7.2 |
17.42 |
1.91 |
|
4 X 25 |
7 |
6 |
1.2 |
0.98 |
8.4 |
20.33 |
1.20 |
|
4 X 35 |
7 |
7.0 |
1.4 |
1.16 |
9.8 |
23.72 |
0.868 |
|
4 X 50 |
7 |
8.3 |
1.4 |
1.16 |
11.1 |
26.86 |
0.641 |
|
4 X 70 |
19 |
9.8 |
1.4 |
1.16 |
12.6 |
30.49 |
0.443 |
|
4 X 95 |
19 |
11.6 |
1.6 |
1.34 |
14.8 |
35.82 |
0.320 |
|
4 X 120 |
19 |
13 |
1.6 |
1.34 |
16.2 |
39.20 |
0.253 |
|
4 X 150 |
19 |
14.6 |
1.8 |
1.52 |
18.2 |
44.04 |
0.206 |
|
4 X 185 |
36 |
16.2 |
2.0 |
1.70 |
20.2 |
48.88 |
0.164 |
|
4 X 240 |
36 |
18.4 |
2.2 |
1.88 |
22.8 |
55.18 |
0.125 |
Pachet: export tamburi din lemn, cablu abc aerian
 |
 |
 |
